TFT 10"

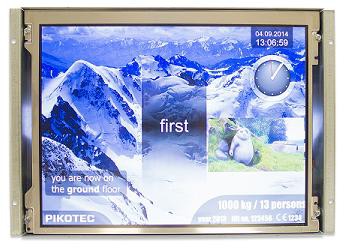

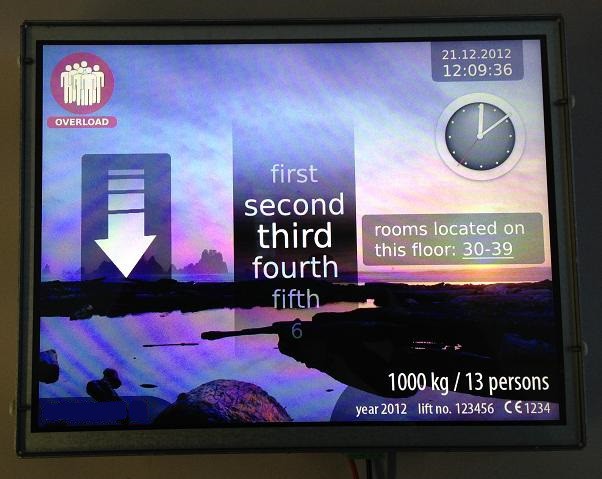

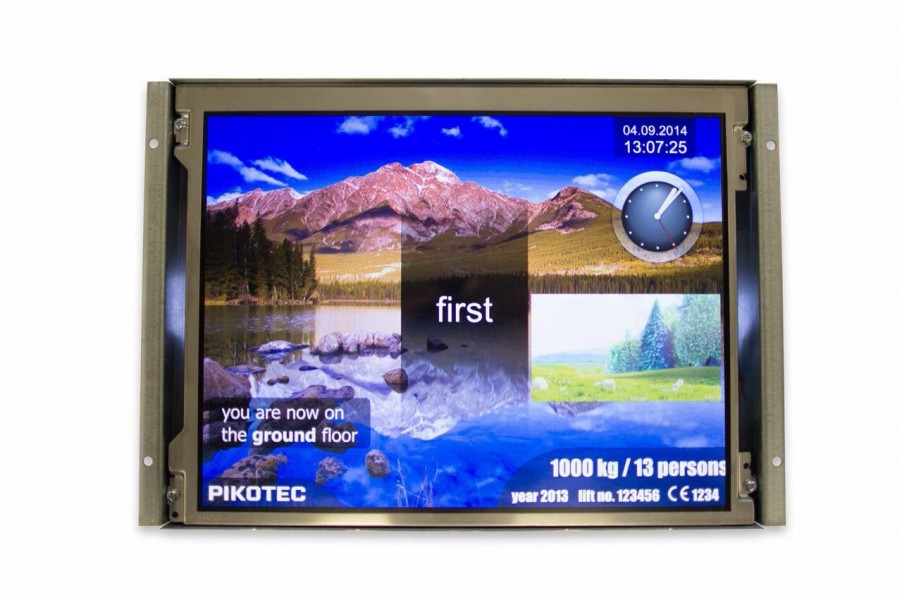

Graficzny wyświetlacz TFT do wind TFT57 to graficzny kolorowy wyświetlacz TFT zaprojektowany specjalnie dla aplikacji dźwigowych.Zawartość pokazywana przez wyświetlacz może być dowolnie zmieniana. Wszystkie pliki, takie jak obrazy tła, filmy i oznaczenia poziomów są zapisywane na karcie pamięci dołączonej do wyświetlacza. Łatwa w użyciu aplikacja do konfiguracji pomaga użytkownikowi symulować obraz wyświetlany na każdym piętrze i zapisywać w formie plików na karcie pamięci. Wyświetlacz może być podłączony do systemu sterowania przez RS-485 lub interfejs CAN. Domyślnie protokół  VEBUS jest używany przez interfejs RS-485, ale może być wdrożony i wykorzystany każdy niestandardowy protokół. Dla interfejsu równoległego specjalny adapter służy do konwersji danych do sygnałów binarnych lub kodu Gray-a z szeregowego protokołu VEBUS.

Cechy kluczowe

• 5,7 "ekran TFT o rozdzielczości QVGA (320x240) z podświetleniem LED
• RS-485 i interfejs CAN
• Możliwa instalacja w kabinie i na przystankach
• Może być skonfigurowany do pracy w układzie pionowym i poziomym
• Praktycznie nieograniczona liczba pięter (ograniczone tylko przez protokół klienta)
• W pełni konfigurowalna zawartość
• Czcionki i strzałki mogą być dowolnej wielkości, kształtu i koloru
• Dwa tryby pracy: tryb odtwarzania i normalny (ręczny)
• W trybie normalnym, możliwość wyboru tła (JPEG) powiązanego z każdym piętrem
• W trybie odtwarzania, obrazy tła i filmy są wyświetlane niezależnie od kondygnacji
• Użytkownik może zainstalować opcjonalną kartę dźwiękową plug and play, co umożliwia odtwarzanie dźwięków z filmów i zapowiedzi głosowych
• Możliwość wyboru zdjęć (BMP lub PNG) powiązanych z każdym piętrem
• Animowane strzałki
• Może zostać określona forma strzałek (BMP lub PNG) i prędkość ich przewijania
• Urządzenie posiada sformatowaną kartę pamięci microSD (do 2 GB)
• Ilość obrazów oraz wideo jest ograniczona tylko przez wielkości karty pamięci
• Długość wideo (AVI) jest ograniczona tylko przez wielkość karty pamięci
• Wszystkie obrazy, filmy oraz pliki konfiguracyjne są przechowywane na karcie pamięci
• Użytkownik może utworzyć plik konfiguracyjny ręcznie w dowolnym edytorze tekstu lub automatycznie w łatwej w obsłudze aplikacji służącej do konfiguracji
• Nie ma potrzeby do bezpośredniego podłączenia do PC
• Urządzenie może być w pełni skonfigurowane poprzez zmianę karty pamięci



DANE TECHNICZNE

Rozmiar 5,7"
Typ TFT
Rozdzielczość (piksele) 320 x 240
Aktywna powierzchnia (mm) 115 x 86
Kąt widzenia w poziomie 160 °
Kąt widzenia w pionie 140 °
Współczynnik kontrastu  > 500
Podświetlenie  białe diody LED
Rozmiar  144 x 105
Temperatura pracy  0 ... 70 ° C
Środowisko  RH <85% (bez kondensacji)
Napięcie pracy 12 ... 24 VDC regulowany
Pobór przy 24V ~ 160 mA
